Wartungseinheit VWE
VIROTEC®-Wartungseinheit VWE für den Einsatz in Trockenanlagen

Die VIROTEC®-Wartungseinheit ist eine Entleerungsarmatur für den Einsatz in Trockenanlagen. Sie sammelt das anfallende Kondenswasser am tiefsten Punkt der Trockenanlage und kann bei den regelmäßigen Wartungsarbeiten auf einfachste Weise entleert werden.

Bedienung

VWE - Standard:
Zum Entleeren der Wartungseinheiten wird der obere Kugelhahn (2) geschlossen, der Stopfen 1” (4) entfernt und der untere Kugelhahn (3) geöffnet. Nach dem Entleeren Stopfen (4) eindichten und einschrauben. Unteren Kugelhahn (4) 45° schließen und oberen Kugelhahn (2) wieder 45° öffnen.

VWE - mit Einfüllstutzen:
Zum Entleeren der Wartungseinheit wird der obere Kugelhahn (2) geschlossen, der Stopfen 1” (4) entfernt und der untere Kugelhahn (3) geöffnet. Nach dem Entleeren Stopfen (4) eindichten, einschrauben und den unteren Kugelhahn (3) 45° schließen. Das angefallene Wasser-/Frostschutzgemisch ist fachgerecht zu entsorgen. Zum Einfüllen des Frostschutzmittels muss der obere Kugelhahn (2) weiterhin geschlossen bleiben bzw. geschlossen werden. Den Stopfen (7) 1/2” entfernen und Kugelhahn (5) 1/2” voll öffnen. Frostschutzmittel einfüllen und Stopfen (7) 1/2” eindichten, einschrauben und Kugelhahn (5) 1/2” wieder 45° schließen sowie oberen Kugelhahn (2) wieder 45° öffnen.

Achtung: Die Kugelhähne (2+3+5) sind laut Herstellerangaben nur in 45° Stellung des Flügelgriffs frostsicher! Im Auslieferungszustand sind die Kugelhähne (2+3+5) immer voll geschlossen. Zur Inbetriebnahme müssen alle Flügelgriffe auf 45° Stellung gedreht werden.

Funktion

Die VIROTEC®-Wartungseinheit VWE Standard besteht aus folgenden Teilen:

Pos. 1 Staurohr
Pos. 2 oberer Kugelhahn 1”
Pos. 3 unterer Kugelhahn 1”
Pos. 4 Stopfen 1”

Die Wartungseinheit wird komplett montiert ausgeliefert.

Die VIROTEC®-Wartungseinheit VWE mit Einfüllstutzen besteht. aus folgenden Teilen:

Pos. 1 Staurohr
Pos. 2 oberer Kugelhahn 1”
Pos. 3 unterer Kugelhahn 1”
Pos. 4 Stopfen 1”
Pos. 5 Kugelhahn 1/2”
Pos. 6 VTS 2” x 1/2”
Pos. 7 Stopfen 1/2”

Die Wartungseinheit wird komplett montiert ausgeliefert. Über die Einfüllöffnung DN 15 kann die Wartungseinheit bis zu 1/3 mit Frostschutzmittel gefüllt und so ein Gefrieren verhindert werden. Die Frostsicherheit der Kugelhähne ist laut Angaben des Herstellers nur in 45° Stellung des Flügelgriffs gewährleistet.

Technische Daten

Typ: VWE Standard oder VWE mit Einfüllstutzen
Oberfläche: verzinkt
Material: Siederohr gemäß DIN 2458
Gewicht: Standard - 2,4 kg mit Einfüllstutzen - 3,1 kg
Inhalt: ca. 0,9 Liter
Schutzrechte: GbM

Zulassungen
VdS einsetzbar

Sprinklerreservebox VSR-24

Sprinklerreservebox VSR-24
VIROTEC®-VSR Ordnung mit System

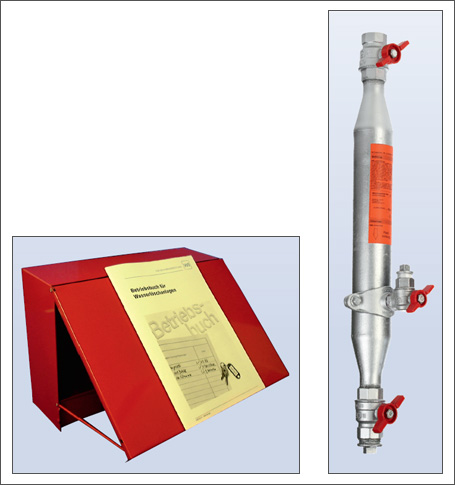

Die VIROTEC®-Sprinklerreservebox VSR-24 ist ein ideales Ordnungssystem für Sprinkler, Sprinklerschlüssel und das Betriebs und Wartungsbuch. Die Sprinklerreservebox bietet Platz für 24 Sprinkler. Sie verfügt über ein seitliches Ablagefach für Sprinklerschlüssel, Werkzeuge usw. sowie eine Halterung im Deckel für dasn Betriebs- und Wartungsbuch. Das integrierte Schreibpult rundet das Ordnungssystem ab. Die VIROTEC®-Sprinklerreservebox VSR-24 ist das ideale Ordnungssystem in der Sprinklerzentrale. Sprinklerreservebox VSR-24

Montagehinweis:

Die VIROTEC®-Sprinklerreservebox VSR-24 sollte wegen der Pultfunktion in komfortabler Schreibhöhe montiert werden! Funktion Die VIROTEC®-Sprinklerreservebox VSR-24 vereint drei Funktionen in einem. Geschützt vor Staub und äußeren Einflüssen können im Sprinklerfach (Pos. 1) bis zu 24 Sprinklerköpfe der Größe 3/8”, 1/2” und 3/4”, sicher aufbewahrt werden. Zusätzlich bietet die VIROTEC®-Sprinklerreservebox VSR-24, in einem seitlichen Werkzeugfach (Pos. 2) ausreichend Platz für Werkzeuge und Dichtungsmaterial wie Sprinklerschlüssel, Teflonband, Kleinmaterial usw. Das Betriebs- und Wartungsbuch wird in den Schlaufen unter dem Frontdeckel sicher aufbewahrt. Der Frontdeckel kann komplett nach oben geklappt werden und gewährleistet dadurch einen freien Zugriff zu allen Staufächern und dem Betriebs- und Wartungsbuch. Die praktische Pultfunktion des Frontdeckels (Pos. 3) wird durch einrasten des Klappbügels (Pos. 4) in den Frontdeckel erreicht. Die Pultkante (Pos. 5) verhindert ein abrutschen der abgelegten Unterlagen. Zum Schließen der Box wird der Klappbügel (Pos. 6) nach oben geklappt und danach kann der Frontdeckel geschlossen werden.
