Breitflanschträger

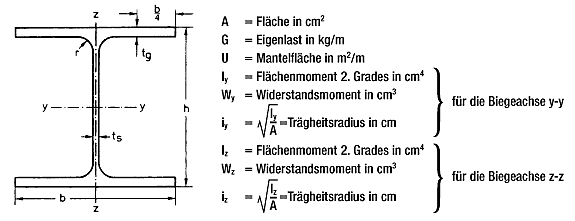

Bezeichnung gemäß EURONORM		Abmessungen					A cm²	G kg/m	U m2/m	Für die Biegeachse						Bezeichnung
		Abmessungen								y - y			z - z
		h mm	b mm	t_s mm	t_g mm	r mm				l_y cm⁴	W_y cm³	i_y cm	l_z cm⁴	W_z cm³	i_z cm
HEAA	100	91	100	4,2	5,5	12	15,6	12,2	0,553	237	52,0	3,89	92,1	18,4	2,43	IPBll	100
HEA	100	96	100	5	8	12	21,2	16,7	0,561	349	72,8	4,06	134	26,8	2,51	IPBl	100
HEB	100	100	100	6	10	12	26,0	20,4	0,567	450	89,9	4,16	167	33,5	2,53	IPB	100
HEM	100	120	106	12	20	12	53,2	41,8	0,619	1140	190	4,63	399	75,3	2,74	IPBv	100
HEAA	120	109	120	4,2	5,5	12	18,6	14,6	0,669	413	75,8	4,72	159	26,5	2,93	IPBll	120
HEA	120	114	120	5	8	12	25,3	19,9	0,677	606	106	4,89	231	38,5	3,02	IPBl	120
HEB	120	120	120	6,5	11	12	34,0	26,7	0,686	864	144	5,04	318	52,9	3,06	IPB	120
HEM	120	140	126	12,5	21	12	66,4	52,1	0,738	2020	288	5,51	703	112	3,25	IPBv	120
HEAA	140	128	140	4,3	6	12	23,0	18,1	0,787	719	112	5,59	275	39,3	3,45	IPBll	140
HEA	140	133	140	5,5	8,5	12	31,4	24,7	0,794	1030	155	5,73	389	55,6	3,52	IPBl	140
HEB	140	140	140	7	12	12	43,0	33,7	0,805	1510	216	5,93	550	78,5	3,58	IPB	140
HEM	140	160	146	13	22	12	80,6	63,2	0,857	3290	411	6,39	1140	157	3,77	IPBv	140
HEAA	160	148	160	4,5	7	15	30,4	23,8	0,901	1283	173	6,50	479	59,8	3,97	IPBll	160
HEA	160	152	160	6	9	15	38,8	30,4	0,906	1670	220	6,57	616	76,9	3,98	IPBl	160
HEB	160	160	160	8	13	15	54,3	42,6	0,918	2490	311	6,78	889	111	4,05	IPB	160
HEM	160	180	166	14	23	15	97,1	76,2	0,970	5100	566	7,25	1760	212	4,26	IPBv	160
HEAA	180	167	180	5	7,5	15	36,5	28,7	1,02	1967	236	7,34	730	81,1	4,47	IPBll	180
HEA	180	171	180	6	9,5	15	45,3	35,5	1,02	2510	294	7,45	925	103	4,52	IPBl	180
HEB	180	180	180	8,5	14	15	65,3	51,2	1,04	3830	426	7,66	1360	151	4,57	IPB	180
HEM	180	200	186	14,5	24	15	113	88,9	1,09	7480	748	8,13	2580	277	4,77	IPBv	180
HEAA	200	186	200	5,5	8	18	44,1	34,6	1,13	2944	317	8,17	1068	107	4,92	IPBll	200
HEA	200	190	200	6,5	10	18	53,8	42,3	1,14	3690	389	8,28	1340	134	4,98	IPBl	200
HEB	200	200	200	9	15	18	78,1	61,3	1,15	5700	570	8,54	2000	200	5,07	IPB	200
HEM	200	220	206	15	25	18	131	102	1,20	10640	967	9,00	3650	354	5,27	IPBv	200
HEAA	220	205	220	6	8,5	18	51,5	40,4	1,25	4170	407	9,00	1510	137	5,42	IPBll	220
HEA	220	210	220	7	11	18	64,3	50,5	1,26	5410	515	9,17	1950	178	5,51	IPBl	220
HEB	220	220	220	9,5	16	18	91,0	71,5	1,27	8090	736	9,43	2840	258	5,59	IPB	220
HEM	220	240	226	15,5	26	18	149	117	1,32	14600	1220	9,89	5010	444	5,79	IPBv	220
HEAA	240	224	240	6,5	9	21	60,4	47,4	1,36	5835	521	9,83	2077	173	5,87	IPBll	240
HEA	240	230	240	7,5	12	21	76,8	60,3	1,37	7760	675	10,1	2770	231	6,00	IPBl	240
HEB	240	240	240	10	17	21	106	83,2	1,38	11260	938	10,3	3920	327	6,08	IPB	240
HEM	240	270	248	18	32	21	200	157	1,46	24290	1800	11,0	8150	657	6,39	IPBv	240
HEAA	260	244	260	6,5	9,5	24	69,0	54,1	1,47	7981	654	10,8	2788	214	6,36	IPBll	260
HEA	260	250	260	7,5	12,5	24	86,8	68,2	1,48	10450	836	11,0	3670	282	6,50	IPBl	260
HEB	260	260	260	10	17,5	24	118	93,0	1,50	14920	1150	11,2	5130	395	6,58	IPB	260
HEM	260	290	268	18	32,5	24	220	172	1,57	31310	2160	11,9	10450	780	6,90	IPBv	260
HEAA	280	264	280	7	10	24	78,0	61,2	1,59	10560	800	11,6	3664	262	6,85	IPBll	280
HEA	280	270	280	8	13	24	97,3	76,4	1,60	13670	1010	11,9	4760	340	7,00	IPBl	280
HEB	280	280	280	10,5	18	24	131	103	1,62	19270	1380	12,1	6590	471	7,09	IPB	280
HEM	280	310	288	18,5	33	24	240	189	1,69	39550	2550	12,8	13160	914	7,40	IPBv	280
HEAA	300	283	300	7,5	10,5	27	88,9	69,8	1,70	13800	976	12,5	4734	316	7,30	IPBll	300
HEA	300	290	300	8,5	14	27	113	88,3	1,72	18260	1260	12,7	6310	421	7,49	IPBl	300
HEB	300	300	300	11	19	27	149	117	1,73	25170	1680	13,0	8560	571	7,58	IPB	300
HEM	300	340	310	21	39	27	303	238	1,83	59200	3480	14,0	19400	1250	8,00	IPBv	300
HEAA	320	301	300	8	11	27	94,6	74,2	1,74	16450	1093	13,2	4959	331	7,24	IPBll	320
HEA	320	310	300	9	15,5	27	124	97,6	1,76	22930	1480	13,6	6990	466	7,49	IPBl	320
HEB	320	320	300	11,5	20,5	27	161	127	1,77	30820	1930	13,8	9240	616	7,57	IPB	320
HEM	320	359	309	21	40	27	312	245	1,87	68130	3800	14,8	19710	1280	7,95	IPBv	320
HEC	300	320	305	16	29	27	225	177	1,78	40950	2560	13,5	13740	901	7,81	IPBv	320/305
HEAA	340	320	300	8,5	11,5	27	101	78,9	1,78	19550	1222	13,9	5185	346	7,18	IPBll	340
HEA	340	330	300	9,5	16,5	27	133	105	1,79	27690	1680	14,4	7440	496	7,46	IPBl	340
HEB	340	340	300	12	21,5	27	171	134	1,81	36660	2160	14,6	9690	646	7,53	IPB	340
HEM	340	377	309	21	40	27	316	248	1,90	76370	4050	15,6	19710	1280	7,90	IPBv	340
HEAA	360	339	300	9	12	27	107	83,7	1,81	23040	1359	14,7	5410	361	7,12	IPBll	360
HEA	360	350	300	10	17,5	27	143	112	1,83	33090	1890	15,2	7890	526	7,43	IPBl	360
HEB	360	360	300	12,5	22,5	27	181	142	1,85	43190	2400	15,5	10140	676	7,49	IPB	360
HEM	360	395	308	21	40	27	319	250	1,93	84870	4300	16,3	19520	1270	7,83	IPBv	360
HEAA	400	378	300	9,5	13	27	118	92,4	1,89	31250	1654	16,3	5861	391	7,06	IPBll	400
HEA	400	390	300	11	19	27	159	125	1,91	45070	2310	16,8	8560	571	7,34	IPBl	400
HEB	400	400	300	13,5	24	27	198	155	1,93	57680	2880	17,1	10820	721	7,40	IPB	400
HEM	400	432	307	21	40	27	326	256	2,00	104100	4820	17,9	19340	1260	7,70	IPBv	400
HEAA	450	425	300	10	13,5	27	127	99,7	1,98	41890	1971	18,2	6088	406	6,92	IPBll	450
HEA	450	440	300	11,5	21	27	178	140	2,01	63720	2900	18,9	9470	631	7,29	IPBl	450
HEB	450	450	300	14	26	27	218	171	2,03	79890	3550	19,1	11720	781	7,33	IPB	450
HEM	450	478	307	21	40	27	335	263	2,10	131500	5500	19,8	19340	1260	7,59	IPBv	450
HEAA	500	472	300	10,5	14	27	137	107	2,08	54640	2315	20,0	6314	421	6,79	IPBll	500
HEA	500	490	300	12	23	27	198	155	2,11	86970	3550	21,0	10370	691	7,24	IPBl	500
HB	500	500	300	14,5	28	27	239	187	2,12	107200	4290	21,2	12620	842	7,27	IPB	500
HEM	500	524	306	21	40	27	344	270	2,18	161900	6180	21,7	19150	1250	7,46	IPBv	500
HEAA	550	522	300	11,5	15	27	153	120	2,17	72870	2792	21,8	6767	451	6,65	IPBll	550
HEA	550	540	300	12,5	24	27	212	166	2,21	111900	4150	23,0	10820	721	7,15	IPBl	550
HEB	550	550	300	15	29	27	254	199	2,22	136700	4970	23,2	13080	872	7,17	IPB	550
HEM	550	572	306	21	40	27	354	278	2,28	198000	6920	23,6	19160	1250	7,35	IPBv	550
HEAA	600	571	300	12	15,5	27	164	129	2,27	91870	3218	23,7	6993	466	6,53	IPBll	600
HEA	600	590	300	13	25	27	226	178	2,31	141200	4790	25,0	11270	751	7,05	IPBl	600
HEB	600	600	300	15,5	30	27	270	212	2,32	171000	5700	25,2	13530	902	7,08	IPB	600
HEM	600	620	305	21	40	27	364	285	2,37	237400	7660	25,6	18980	1240	7,22	IPBv	600
HEAA	650	620	300	12,5	16	27	176	138	2,37	113900	3676	25,5	7221	481	6,41	IPBll	650
HEA	650	640	300	13,5	26	27	242	190	2,41	175200	5470	26,9	11720	782	6,97	IPBl	650
HEB	650	650	300	16	31	27	286	225	2,42	210600	6480	27,1	13980	932	6,99	IPB	650
HEM	650	668	305	21	40	27	374	293	2,47	281700	8430	27,5	18980	1240	7,13	IPBv	650
HE	650x347	680	307	26	46	27	442	347	2,49	333600	9810	27,5	22290	1450	7,11	IPBS	650x347
HE	650x410	696	312	30,5	54	27	523	410	2,53	404900	11630	27,8	27500	1760	7,25	IPBS	650x410
HEAA	700	670	300	13	17	27	191	150	2,47	142700	4260	27,3	7673	512	6,34	IPBll	700
HEA	700	690	300	14,5	27	27	260	204	2,50	215300	6240	28,8	12180	812	6,84	IPBl	700
HEB	700	700	300	17	32	27	306	241	2,52	256900	7340	29,0	14440	963	6,87	IPB	700
HEM	700	716	304	21	40	27	383	301	2,56	329300	9200	29,3	18800	1240	7,01	IPBv	700
HE	700x356	728	306	26	46	27	453	356	2,58	389700	10710	29,3	22080	1440	6,98	IPBS	700x356
HE	700x421	744	311	30,5	54	27	536	421	2,63	472100	12690	29,7	27250	1750	7,13	IPBS	700x421
HEAA	800	770	300	14	18	30	218	172	2,66	208900	5426	30,9	8134	542	6,10	IPBll	800
HEA	800	790	300	15	28	30	286	224	2,70	303400	7680	32,6	12640	843	6,65	IPBl	800
HEB	800	800	300	17,5	33	30	334	262	2,71	359100	8980	32,8	14900	994	6,68	IPB	800
HEM	800	814	303	21	40	30	404	317	2,75	442600	10870	33,1	18630	1230	6,79	IPBv	800
HE	800x377	826	306	26	46	30	480	377	2,77	524400	12700	33,0	22110	1450	6,79	IPBS	800x377
HE	800x448	842	311	31	54	30	571	448	2,81	634400	15070	33,3	27290	1760	6,91	IPBS	800x448
HEAA	900	870	300	15	20	30	252	198	2,86	301100	6923	34,6	9041	603	5,99	IPBll	900
HEA	900	890	300	16	30	30	321	252	2,90	422100	9480	36,3	13550	903	6,50	IPBl	900
HEB	900	900	300	18,5	35	30	371	291	2,91	494100	10980	36,5	15820	1050	6,53	IPB	900
HEM	900	910	302	21	40	30	424	333	2,93	570400	12540	36,7	18450	1220	6,60	IPBv	900
HE	900x396	922	305	26	46	30	504	396	2,96	675600	14650	36,6	21910	1440	6,59	IPBS	900x396
HE	900x471	938	310	31	54	30	600	471	3,00	815500	17390	36,9	27060	1750	6,72	IPBS	900x471
HEAA	1000	970	300	16	21	30	282	222	3,06	406500	8380	38,0	9501	633	5,80	IPBll	1000
HEA	1000	990	300	16,5	31	30	347	272	3,10	553800	11190	40,0	14000	934	6,35	IPBl	1000
HEB	1000	1000	300	19	36	30	400	314	3,11	644700	12890	40,1	16280	1090	6,38	IPB	1000
HEM	1000	1008	302	21	40	30	444	349	3,13	722300	14330	40,3	18460	1220	6,45	IPBv	1000
HE	1000x415	1020	304	26	46	30	529	415	3,15	853100	16730	40,2	21710	1430	6,41	IPBS	1000x415
HE	1000x494	1036	309	31	54	30	629	494	3,19	1028000	19840	40,4	26820	1740	6,53	IPBS	1000x494
HL	1000AA	970	400	16,5	21	30	329	258	3,46	504400	10400	39,2	22450	1120	8,26	IPBS	1000x400x258
HL	1000x296	982	400	16,5	27	30	377	296	3,48	618700	12600	40,5	28850	1440	8,75	IPBS	1000x400x296
HL	1000A	990	400	16,5	31	30	409	321	3,50	696400	14070	41,3	33120	1660	9,00	IPBS	1000x400x321
HL	1000B	1000	400	19	36	30	472	371	3,51	812100	16240	41,5	38480	1920	9,03	IPBS	1000x400x371
HL	1000M	1008	402	21	40	30	524	412	3,53	909800	18050	41,7	43410	2160	9,10	IPBS	1000x400x412
HL	1000x477	1018	404	25,5	45	30	608	477	3,55	1047000	20570	41,5	49610	2460	9,03	IPBS	1000x400x477
HL	1000x554	1032	408	29,5	52	30	706	554	3,59	1232000	23880	41,8	59100	2900	9,15	IPBS	1000x400x554
HL	1000x642	1048	412	34	60	30	818	642	3,62	1451000	27680	42,1	70280	3410	9,27	IPBS	1000x400x648
HSL	100	87,5	100	3,0	3,8	6,4	10,4	8,1	0,558	151	34,6	3,82	63,4	12,7	2,47	-	-
